Мы живем в удивительное время, когда весь объем знаний человечества доступен нам через тоненький провод, проложенный где-то под землей или по дну океана. Если вы когда-нибудь задумывались о том, как именно работает эта магия мгновенной передачи данных, то вы попали по адресу. В первом абзаце этой увлекательной статьи мы хотим сразу предложить вам , чтобы вы могли воочию увидеть, о чем пойдет речь дальше, ведь визуальное восприятие помогает лучше понять сложные технические нюансы. Оптические технологии перестали быть уделом избранных инженеров и прочно вошли в нашу повседневную жизнь, обеспечивая работу интернета, телевидения и мобильной связи с невероятной скоростью и надежностью.

Век информационных технологий диктует свои жесткие правила, и использование традиционных медных методов передачи больших объемов данных становится всё более неактуальным и экономически невыгодным. Поиски новых решений привели ученых к созданию принципиально иной среды передачи информации, основанной не на движении электронов, а на распространении фотонов света. Это фундаментальный сдвиг парадигмы, который позволил преодолеть физические ограничения классической электроники и открыть новую эру коммуникаций. Сегодня мы подробно разберем, что скрывается внутри этих хрупких на вид стеклянных нитей, почему они способны передавать терабайты информации за секунды и какие преимущества делают их безальтернативным выбором для современной инфраструктуры.

Многие пользователи воспринимают высокую скорость интернета как должное, не задумываясь о колоссальной инженерной работе, стоящей за каждым кликом мыши. Понимание принципов работы оптических сетей позволяет не только расширить свой технический кругозор, но и принимать более осознанные решения при выборе оборудования или провайдера. Мы постараемся объяснить сложные физические явления простым и доступным языком, избегая излишнего академизма, но сохраняя точность формулировок. Давайте вместе погрузимся в мир света, заключенного в стекло, и узнаем, почему именно этот материал стал кровеносной системой цифровой цивилизации.

Что такое оптический кабель и как он устроен изнутри

Оптическое волокно представляет собой совершенно новый подход к решению проблем, связанных с передачей данных, кардинально отличающийся от привычных нам электрических проводников. Устройство таких кабелей достаточно просто на первый взгляд, но гениально по своей сути: оно основывается на использовании стекла с различным углом преломления света. Тонкий стеклянный цилиндр, называемый жилой или сердцевиной, покрыт оболочкой из стекла другой структуры, имеющего меньший показатель преломления. Именно эта разница в оптической плотности двух слоев заставляет световой луч оставаться внутри сердцевины, многократно отражаясь от границ раздела сред и распространяясь на огромные расстояния практически без потерь.

Бывают случаи, когда оптоволокно изготавливается из специального пластика, что делает производство дешевле и упрощает монтаж, однако у этого материала есть существенный минус — возможность передавать световые импульсы на значительно меньшие расстояния по сравнению со стеклом. Пластиковые волокна обычно используются для коротких соединений внутри зданий или в автомобильной промышленности, где не требуется высокая дальность передачи. Стоит также отметить важный конструктивный нюанс: кабель часто состоит из двух противоположных друг другу стеклянных волокон, и причина этого довольно проста — каждое отдельное волокно может передавать информацию только в одном направлении. Для обеспечения полноценного двустороннего обмена данными необходимо использовать пару волокон: одно для приема, другое для передачи сигнала.

Луч света, падая на сердцевину, распространяется по ней, отражаясь и преломляясь согласно законам геометрической оптики, благодаря чему информация за считанные секунды может преодолевать тысячи километров. Этот процесс называется полным внутренним отражением, и он является краеугольным камнем всей волоконно-оптической связи. Простой принцип действия позволяет использовать различные методы модификации профиля показателя преломления, дающие возможность создавать самые разнообразные типы оптоволокна для решения специфических задач. Инженеры научились управлять траекторией света внутри волокна, минимизируя искажения сигнала и максимизируя пропускную способность канала.

Из-за уникальных физических свойств оптоволокна необходимы специальные методы и высокоточное оборудование для их соединения с активным сетевым оборудованием. Вы не можете просто скрутить концы оптического кабеля руками, как это делается с медной проводкой; здесь требуются сварочные аппараты, полировка и юстировка с микронной точностью. Оптоволокна являются базой для различных типов кабелей, конструкция которых варьируется в зависимости от того, где они будут использоваться: под землей, под водой, в воздухе или внутри помещений. Каждый вариант исполнения имеет свою систему защиты от механических повреждений, влаги и грызунов, что обеспечивает долговечность линии связи в самых суровых условиях эксплуатации.

Основные разновидности оптического волокна

Разнообразие задач в телекоммуникациях привело к появлению нескольких ключевых типов оптического волокна, каждый из которых оптимизирован для определенных условий использования. Понимание различий между ними критически важно для проектирования эффективных сетей связи. Одномодовые оптоволокна имеют очень малый диаметр сердцевины (около 9 мкм) и позволяют распространяться только одной моде света, что исключает межмодовую дисперсию и обеспечивает передачу сигнала на десятки и сотни километров без усиления. Они являются стандартом для магистральных линий связи, городских сетей и подключения удаленных объектов, где важна дальность и высокая пропускная способность.

Многомодовые оптоволокна, напротив, имеют большую сердцевину (50 или 62,5 мкм), что позволяет распространяться множеству мод света одновременно. Это упрощает ввод излучения в волокно и снижает стоимость приемопередающих устройств, но ограничивает дальность передачи из-за модовой дисперсии, когда разные лучи приходят к приемнику в разное время. Такие волокна идеально подходят для локальных сетей внутри зданий, центров обработки данных и коротких межблочных соединений, где расстояние не превышает нескольких сотен метров, а экономическая эффективность играет первостепенную роль.

Оптоволокна с градиентным показателем преломления представляют собой усовершенствованную версию многомодового волокна, где показатель преломления сердцевины плавно уменьшается от центра к краям. Это заставляет световые лучи двигаться по искривленным траекториям, выравнивая время прохождения разных мод и существенно увеличивая полосу пропускания по сравнению с волокнами со ступенчатым профилем. Оптоволокна со ступенчатым профилем распределения показателей преломления имеют резкую границу между сердцевиной и оболочкой, что проще в производстве, но создает большую дисперсию. Выбор конкретного типа зависит от баланса между стоимостью, требуемой скоростью передачи данных и длиной линии связи.

Тип волокна	Диаметр сердцевины	Дальность передачи	Основное применение	Стоимость оборудования
Одномодовое (SMF)	~9 мкм	До 100+ км	Магистральные сети, WAN, FTTx	Высокая
Многомодовое (MMF)	50 / 62,5 мкм	До 550 м	LAN, ЦОД, внутренние сети	Низкая
Пластиковое (POF)	~1 мм	До 100 м	Аудио, автопром, домашние сети	Очень низкая
С градиентным профилем	50 мкм	До 1 км	Кампусные сети, видеонаблюдение	Средняя

Неоспоримые преимущества оптических технологий перед медью

Переход от меди к оптике обусловлен целым рядом фундаментальных преимуществ, которые делают световые технологии безальтернативными для современных высокоскоростных сетей. Световой поток при преодолении больших расстояний практически не теряет информацию, что позволяет строить магистральные линии протяженностью в сотни километров без установки промежуточных усилителей. Затухание сигнала в современном кварцевом стекле настолько мало, что оно приближается к теоретическому пределу, установленному физикой рассеяния Рэлея. Это означает экономию на активном оборудовании, электропитании и обслуживании удаленных узлов регенерации сигнала.

Огромная пропускная способность до множества терабайт в секунду является, пожалуй, самым известным достоинством оптического кабеля. Частота световой волны на несколько порядков выше частоты радиосигналов, используемых в медных кабелях, что открывает колоссальный частотный ресурс для модуляции данных. Используя технологии спектрального уплотнения каналов (WDM), инженеры могут передавать сотни независимых потоков информации по одному волокну на разных длинах волн света. Никакой медный кабель физически не способен обеспечить такую плотность передачи данных, что делает оптику единственно возможным решением для удовлетворения экспоненциально растущего спроса на интернет-трафик.

Низкий уровень шума в оптическом канале позволяет обеспечить расширение пропускной полосы и увеличение дальности связи без ошибок. В отличие от электрических сигналов, свет не подвержен тепловому шуму проводников и не создает собственных помех. Устойчивость к внешним помехам, включая даже мощные электромагнитные поля, делает оптический кабель идеальным для прокладки вдоль линий электропередач, в промышленных цехах с тяжелым оборудованием и в зонах с высокой грозовой активностью. Оптика абсолютно инертна к электромагнитным наводкам, что гарантирует целостность и достоверность передаваемой информации в любых, даже самых агрессивных электромагнитных условиях.

Безопасность данных в оптических сетях находится на принципиально ином уровне по сравнению с традиционными технологиями. Установлена аппаратная система защиты информации, которая не позволяет получить передаваемую информацию без физического повреждения кабеля. Любая попытка несанкционированного подключения требует нарушения целостности оболочки, что неизбежно вызывает изменение уровня сигнала. При этом все изменения отмечаются и блокируются специальными сенсорными системами, реагирующими на изменения давления и оптических параметров в реальном времени. Это делает оптические линии связи предпочтительным выбором для государственных учреждений, финансовых организаций и военных ведомств, где утечка данных недопустима.

• Прекрасные изолирующие свойства стекла полностью исключают возможность возникновения «земельной петли» — опасной разности потенциалов между удаленными узлами сети, которая часто выводит из строя дорогостоящее оборудование при использовании медных кабелей.
• Небольшой вес и объем оптического кабеля делают его невероятно маневренным и легким в эксплуатации, что существенно снижает нагрузку на кабельные конструкции, опоры и лотки, а также упрощает транспортировку и прокладку.
• Высокая гибкость волокна позволяет применять его в местах с трудным доступом, например, в существующей канализации, вентиляционных шахтах и тесных межэтажных пространствах, где прокладка толстого медного кабеля была бы невозможна.
• Высокая надежность и универсальность обеспечивают использование кабеля в любых климатических условиях, от арктических морозов до тропической жары, при этом оптический кабель пожаро- и взрывобезопасен, так как не искрит и не нагревается.
• Оптимальная стоимость комплектующих и самого кабеля в пересчете на единицу пропускной способности делает технологию экономически выгодной, несмотря на более высокую начальную стоимость оконечного оборудования.
• Длительный срок эксплуатации, превышающий 25 лет, обеспечивает долгосрочную окупаемость инвестиций и стабильность инфраструктуры на десятилетия вперед.

Экономическая эффективность и долговечность оптических сетей

Когда речь заходит о стоимости, многие ошибочно полагают, что оптика — это всегда дорого, но такой взгляд устарел еще в начале двухтысячных годов. Оптимальная стоимость комплектующих достигается за счет массового производства и совершенствования технологических процессов изготовления волокна. Хотя цена активных трансиверов и сварочного оборудования может быть выше, чем у медных аналогов, совокупная стоимость владения оптической сетью оказывается значительно ниже на горизонте 10–15 лет. Экономия складывается из отсутствия необходимости в частой замене кабеля, минимальных затратах на электроэнергию для ретрансляторов и снижения расходов на устранение аварий, вызванных электромагнитными помехами или коррозией.

Длительный срок эксплуатации оптического кабеля, составляющий более 25 лет, является одним из ключевых факторов инвестиционной привлекательности технологии. Стекло не стареет так, как полимерная изоляция медных кабелей, не окисляется и не подвержено коррозии. Деградация оптических характеристик происходит крайне медленно и предсказуемо, что позволяет планировать модернизацию сети заранее, а не реагировать на внезапные отказы. Даже после четверти века службы оптическое волокно зачастую сохраняет свои параметры в пределах нормативных значений, продолжая исправно выполнять свои функции. Это контрастирует с медными линиями, которые могут требовать замены уже через 10–15 лет из-за ухудшения электрических характеристик и старения изоляции.

Кроме того, оптическая инфраструктура обладает огромным запасом прочности на будущее. Проложив сегодня стандартное одномодовое волокно, оператор получает возможность в будущем увеличить скорость передачи данных в десятки и сотни раз простой заменой оконечного оборудования, без необходимости дорогостоящей перекладки кабельных линий. Медные кабели такого запаса не имеют: достижение физического предела пропускной способности означает необходимость полной замены физической среды. Эта масштабируемость делает оптику стратегически верным выбором для любого проекта, рассчитанного на долгосрочную перспективу в условиях стремительно меняющихся технологических требований.

Надежность и безопасность в экстремальных условиях

Высокая надежность оптического кабеля проявляется не только в лабораторных условиях, но и в реальной эксплуатации при воздействии агрессивных факторов окружающей среды. Кабель оптический к тому же пожаро- и взрывобезопасен, что критически важно для объектов нефтегазовой отрасли, химических производств и шахт. Отсутствие электрического тока в волокне исключает риск искрения, короткого замыкания и возгорания, что позволяет прокладывать линии связи во взрывоопасных зонах без применения сложных и дорогих систем защиты. В случае пожара оптический кабель не выделяет токсичных веществ и не способствует распространению пламени, особенно при использовании специальных огнестойких оболочек.

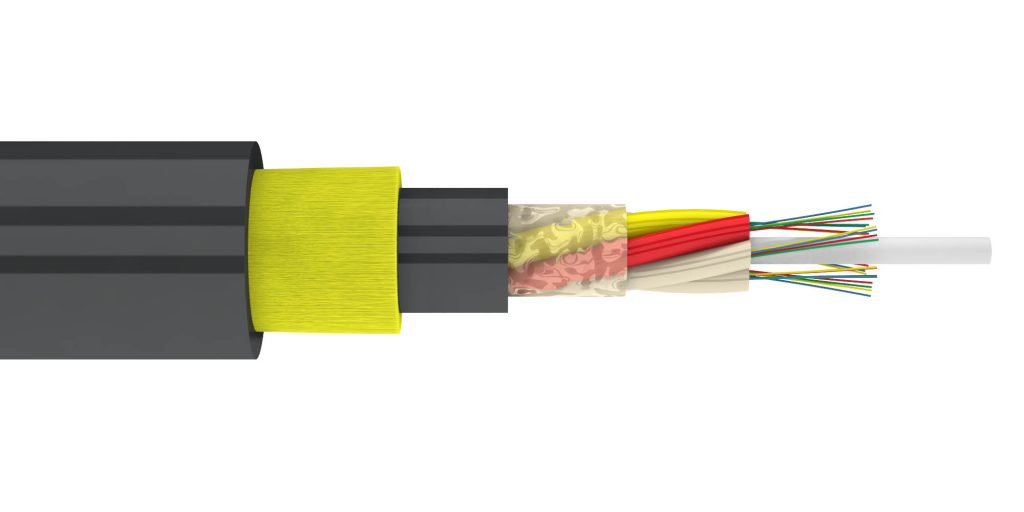

Устойчивость к влаге и химически агрессивным средам достигается за счет многослойной защиты волокна: буферного покрытия, гидрофобного заполнителя, металлической или диэлектрической брони и внешней оболочки из полиэтилена или полиуретана. Такая конструкция позволяет прокладывать оптические кабели непосредственно в грунте, под водой и в коллекторах с агрессивными стоками без риска повреждения световода. Гибкость кабеля позволяет применять его в местах с трудным доступом, например, в старой городской канализации с множеством изгибов и поворотов, где жесткий медный кабель просто не прошел бы. Это открывает возможности для модернизации сетей в исторических центрах городов и на сложных промышленных объектах без проведения масштабных земляных работ.

Система мониторинга целостности линии, основанная на рефлектометрии, позволяет обнаруживать повреждения и попытки несанкционированного доступа с точностью до метра в режиме реального времени. Сенсорные системы, реагирующие на изменения давления и вибрации, интегрированные в некоторые типы кабелей, превращают линию связи в распределенный датчик безопасности. Это особенно актуально для охраны периметра протяженных объектов, трубопроводов и границ. Таким образом, оптический кабель выполняет двойную функцию: передает данные и обеспечивает физическую безопасность инфраструктуры, что невозможно реализовать на базе традиционных медных технологий.

Практические аспекты выбора и приобретения оптического кабеля

Для того чтобы купить оптический кабель, соответствующий вашим задачам, недостаточно просто знать название технологии — необходимо четко понимать условия эксплуатации и технические требования сети. Прежде всего, определите необходимую дальность передачи и скорость потока данных, так как от этого зависит выбор между одномодовым и многомодовым волокном. Для внутризданий сетей и коротких связей до 300–500 метров оптимальным выбором будет многомодовое волокно категории OM3 или OM4, которое позволит сэкономить на стоимости трансиверов. Для магистральных соединений, уличной прокладки и расстояний свыше километра однозначно потребуется одномодовое волокно OS2, обеспечивающее максимальную производительность и запас на будущее.

Важнейшим параметром является конструкция кабеля, которая должна соответствовать способу прокладки. Для подвески на опорах необходим кабель с встроенным силовым элементом (тросом) и защитой от растяжения. Для прямой закладки в грунт требуется бронированный кабель с защитой от грызунов и влаги. Для прокладки в кабельной канализации подойдет облегченная конструкция с гладкой внешней оболочкой, снижающей коэффициент трения. Для внутренней разводки используются кабели с низким дымовыделением и безгалогенной оболочкой (LSZH), безопасные для людей в случае пожара. Неправильный выбор конструкции может привести к преждевременному выходу линии из строя или невозможности монтажа, поэтому консультация со специалистами на этапе проектирования обязательна.

Обратите внимание на качество изготовления и соответствие продукции международным стандартам. Надежные производители проводят строгий входной контроль сырья и тестирование каждой партии готовой продукции на соответствие оптическим и механическим параметрам. За годы сотрудничества ведущие предприятия зарекомендовали себя как одни из лучших на рынке, предлагая продукцию, прошедшую сертификацию и доказавшую свою надежность в реальных проектах. Мы уверены в качестве всей продукции, а потому смело предлагаем ее вам, зная, что она прослужит десятилетиями без нареканий. Приобретая оптический кабель, вы инвестируете в стабильность и эффективность вашей информационной инфраструктуры на долгие годы вперед.

Будущее оптических технологий и новые горизонты

Технологии оптической связи не стоят на месте и продолжают развиваться впечатляющими темпами, открывая новые возможности, которые еще недавно казались фантастикой. Исследования в области многожильных волокон (multicore fibers) обещают увеличить емкость одного кабеля в десятки раз за счет параллельной передачи данных по нескольким сердцевинам в общей оболочке. Развитие когерентных систем приема и цифровой обработки сигналов позволяет выжимать из существующих волокон максимум пропускной способности, приближаясь к фундаментальному пределу Шеннона. Квантовая криптография, использующая одиночные фотоны для распределения ключей шифрования, обещает создать абсолютно защищенные каналы связи, неуязвимые даже для квантовых компьютеров будущего.

Интеграция оптических сенсоров в инфраструктуру связи превращает кабели в глобальную нервную систему планеты, способную чувствовать землетрясения, отслеживать состояние конструкций мостов и трубопроводов, мониторить экологическую обстановку в реальном времени. Технологии фотонных интегральных схем обещают снизить энергопотребление и стоимость активного оборудования на порядки, сделая высокоскоростной доступ еще более демократичным. Оптика проникает в новые сферы: от межспутниковой связи и подводных обсерваторий до медицинских эндоскопов и датчиков внутри человеческого тела. Границы применения оптического волокна расширяются с каждым годом, и мы стоим лишь у истоков этой технологической революции.

Для обычного пользователя эти достижения означают дальнейшее снижение стоимости гигабайта трафика, рост скоростей доступа и появление новых сервисов, требующих мгновенной передачи огромных объемов данных: виртуальная и дополненная реальность, голографическая связь, автономный транспорт и умные города. Оптический кабель стал фундаментом цифровой трансформации общества, и его роль будет только возрастать в ближайшие десятилетия. Понимая принципы работы и преимущества этой технологии, вы сможете уверенно ориентироваться в быстро меняющемся мире телекоммуникаций и принимать правильные решения для своего бизнеса или домашнего использования. Будущее принадлежит свету, и это будущее наступает прямо сейчас.
